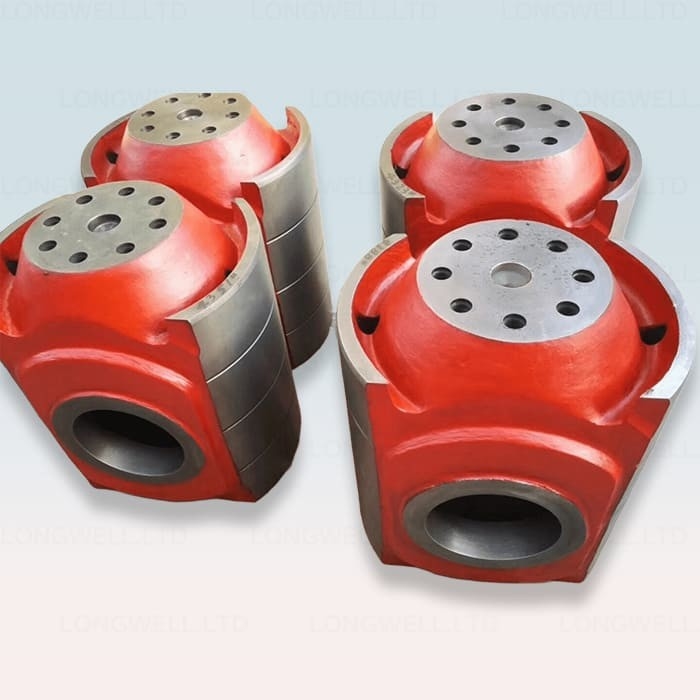

AH1301010401 Bomba de lama com cabeça cruzada

O que é Bomco Mud Pump Crosshead?

A cabeça cruzada é um sistema que cria um movimento recíproco linear derivado do movimento rotativo do virabrequim através da haste de ligação.O movimento recíproco da cabeça transversal é aplicado ao pistão através da haste de extensão.

Uma cabeça cruzada é um mecanismo usado em grandes motores alternativos para eliminar a pressão lateral sobre o pistão.A cabeça cruzada da bomba de lama produzida pela nossa empresa é feita de alta qualidade resistente ao desgaste com técnicas especiaisPossui pouca deformação, maior precisão e muito pouca tolerância.

A cabeça cruzada é a parte crítica na extremidade de potência da bomba de lama. Ela desliza nas placas de guia superior e inferior, motivando a barra de tração intermediária a fornecer força motriz para a extremidade hidráulica.Uma das suas extremidades fixa a barra de tração intermediáriaA cavidade conecta a extremidade pequena da haste de ligação através de um alfinete de cabeça cruzada.

Qual é o material da cabeça cruzada?

O material da cabeça transversal é ferro fundido nodular, com uma resistência à extensão superior a 600 MPa, o que garante uma elevada intensidade e resistência à abrasão.

A diferença entre as cabeças cruzadas no sistema métrico e no sistema britânico é o buraco de parafuso.

Para garantir um contacto próximo, a área de contacto entre o buraco de perfuração da cabeça transversal e a superfície cónica do alfinete da cabeça transversal deve ser superior a 75%.

Quais são as características do Bomco Mud Pump Crosshead?

Além da bomba de lama F-500 que é estrutura cilíndrica, estruturas de guia superior e inferior são usadas para outras bombas de lama,para que a concentricidade possa ser ajustada adicionando espaço sob o guia inferiorOs parafusos de flange com encaixe de pinhole são usados para ligar a cabeça transversal à barra de extensão.

O modo de bomba de lama da BOMCO, Rongsheng, HongHua, bomba de lama F500, bomba de lama F1000, bomba de lama F1300, bomba de lama F1600.
