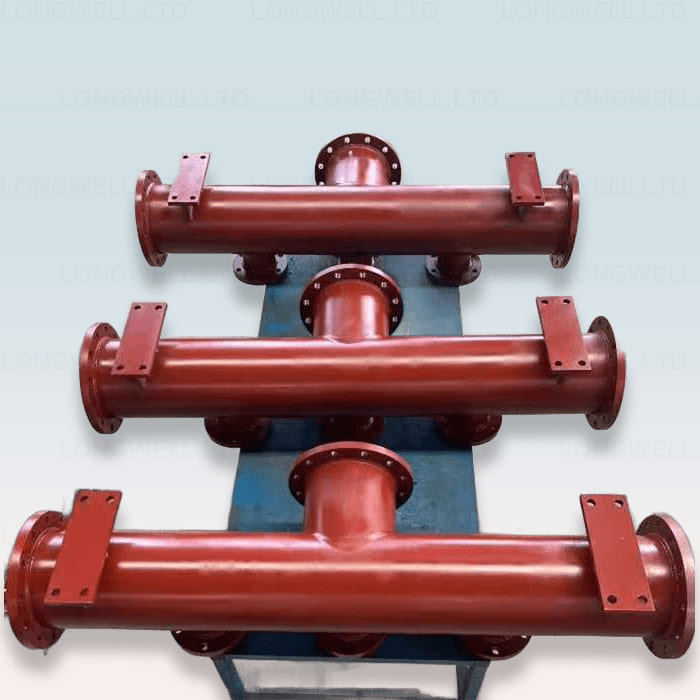

AH1301010509 Manifold de sucção de bomba de lama

Como instalar o colector de descarga e o colector de acessórios?

(1) Lavar bem a face de contato entre o colector de descarga e os blocos do cilindro, instalar o anel de vedação e colocá-lo nos blocos do cilindro.

(2) De acordo com as exigências do colector de descarga, instalar o colector acessório (5 vias ou 4 vias), amortecedor de pulsação de descarga, válvula de alívio, válvula de desvio e linha de liberação de pressão, etc.Os binóculos de aperto dos parafusos e porcas devem satisfazer o disposto na secção 12..2.1.

O colector de sucção é ligado a 3 blocos de cilindros simultaneamente. Tem três portas à esquerda, no meio e à direita. O fluido de perfuração pode ser sugado pela esquerda,Porto direito ou meio de acordo com o seu desejo.

Como instalar o colector de sucção e o desurgador de sucção?

(1) Instalar o colector de sucção: limpar a face final da flange do colector de sucção, instalar anéis de vedação e conectá-lo a um bloco de três cilindros.

(2) Instalar aspiração o desurge de aspiração: instalar o desurge de aspiração no colector de aspiração.

O colector de descarga é conectado com 3 blocos de cilindros simultaneamente também.

O filtro de descarga deve ser instalado do outro lado do colector de descarga.

Antes de reparar o colector de descarga de lama, a válvula de desvio na linha de liberação de pressão deve ser aberta primeiro e deixar a pressão no colector de descarga ser liberada para zero.

Depois de ajustar e alinhar bem cada parte, usar uma chave de torque para apertar os parafusos de ligação entre o colector de sucção,colector de descarga e blocos de cilindros, respectivamente, para o binário especificado.

A extremidade do fluido consiste principalmente de bloco do cilindro, revestimento, pistão, válvula, colector de sucção, colector de descarga, amortecedor de pulsação de descarga, válvula de alívio e dispositivo de pulverização, etc.
