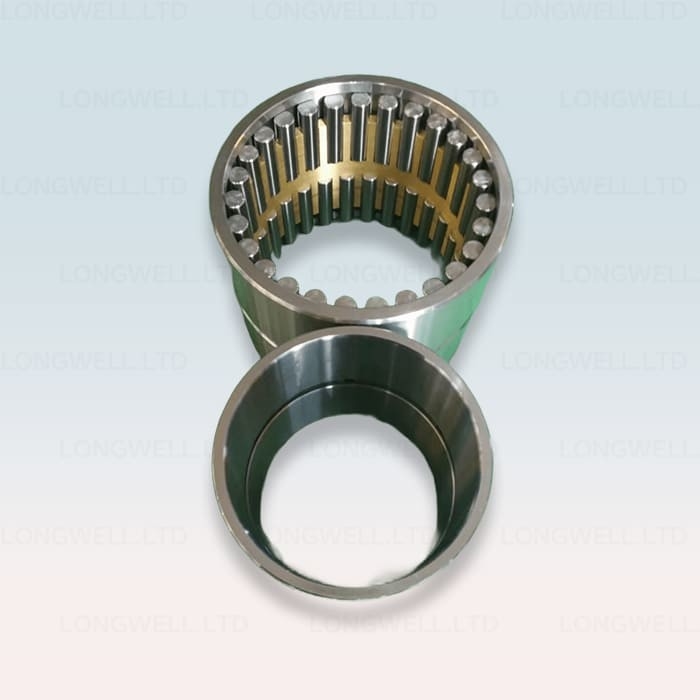

Revestimento de bomba de lama resistente ao desgaste AH1301010218 Revestimento excêntrico BOMCO

O que é um rolamento principal de bomba de lama?

Os rolamentos cilíndricos de linha única com jaula são constituídos por anel interno, anéis externos, rolamento cilíndrico e jaula.Os anéis interiores têm uma ou duas costelas rígidas ou são concebidos sem costelas.

A jaula impede que os rolos cilíndricos entrem em contacto uns com os outros durante o laminação.

Os rolamentos cilíndricos com gaiola têm alta rigidez, podem suportar alta carga radial e, devido à gaiola,Este tipo de rolamentos são mais adequados para velocidades mais altas em comparação com os projetos de complemento completo.

Os rolamentos com o sufixo E têm uma maior capacidade de carga através da otimização do projeto interno e são adequados para situações de trabalho de maior capacidade de carga.

Como instalar o eixo e os rolamentos?

1 Instalar as raças internas do rolamento do pinhão no eixo do pinhão aquecendo a 300°F num banho de óleo, forno eléctrico ou aquecedor de rolamento por indução.
2 Instalar as raças externas do rolamento dos pinos nos suportes dos rolamentos, utilizando um dispositivo de deslizamento.
3 Coloque o eixo do pinhão na bomba antes de instalar os conjuntos de suportes de rolamentos.
4 Deslize os conjuntos de suportes de rolamento e as juntas sobre o eixo dos pinos e na estrutura da bomba, com cuidado quando se encontram com a corrida interna.
5 Instalar o selo de óleo do pinhão e correr sobre o eixo do pinhão.

Como instalar as hastes e rolamentos de ligação?

1 Aquecer as hastes de ligação e os rolamentos num forno eléctrico ou num banho de óleo a 200°F. Cada rolamento é constituído por 3 partes (raça externa, raça interna e rolos), que devem ser mantidas juntas como conjuntos.
2 Reinstalar o ombro de rolamento no virabrequim.
3 Deslize o rolamento aquecido sobre o virabrequim com o anel solto que o conduz.
4 Instalar o suporte interno para bloquear o rolamento.
5 Deslize as hastes de ligação de volta à posição no eixo de válvula, tendo cuidado para não bater ou danificar a engrenagem principal
6 Aponte a haste de ligação na sua posição, instalando o suporte exterior.
7 Reinstalar os rolamentos principais em conformidade com o ponto 5.3.4.
8 Reinstalar o eixo de válvula no quadro de potência conforme previsto no ponto 5.3.6.

Como instalar o rolamento principal?

1 Reinstalar as hastes de ligação em conformidade com o ponto 5.3.3 e verificar que as extremidades do virabrequim e dos rolamentos estão livres de graxa.
2 Reinstalar as vedações do rolamento principal.
3 Instalar os rolamentos principais nos suportes de rolamento.
4 Deslize o rolamento principal e o suporte sobre o conífero.
5 Instalar o retenedor interno do rolamento principal e paralizar todos os retenedores de acordo com o gráfico de binário, página 53.

Números de peças para bombas de lama:

NU2148X3 M/C9 32848HU
23176CAQ4/C9W33 3003776QU1Y
NFP 6/723.795 Q4/C9 229/723QU
NNAL 6/209.55/W33X 154942
NU 3238X2 M 32738H
23256 CAK/W33 3153256H
NUP 6/558.8 Q4 929/558.8QK
NNAL 6/158.75 Q4/W33X 154932QU
24036CA/C3W33 3G4053136H
HM256849/HM256810/C9 97960U1
NFP 6/596.9/C9-1 228/596.9QU1
NNAL6/174.625-2 Q/C9W33YA 154835QUIK
O número de veículos deve ser igual ou superior a:
3506/333.375/C9-1 97967U1
NFP 6/647.7 Q/P69-1 E228/647.7QU1
NNAL 6/180.975 Q/P69-1W33XYA E154936QU
23144CA/P63W33 3E3053744H
3506/368.249/P6C9-1 E97974U1
NFP 38/666.75X3 Q/P69 E228/666.75QU
NNAL 6/187.325 Q/P69W33YA
24052 CA/C3W33 3G4053152H
3506/381/C9 97976UK
NFP 6/723.795 Q4/C9-1 229/723QU1
NNAL 6/209.55 Q4/C9W33X 154942QU
23156/P63W33 3E3003756Y
3506/409.575/P69 E97982U
NUP 6/812.8 Q/P69 E929/812.8QU
NNAL 6/228.6 Q4/P69W33X E154846QU
NU 3052/C9 3032152U
24072/W33 4003172Y
NUP 6/838.2 Q/P69 E929/838.2QU
NNAL 6/256.184 Q/C9YA 254951QU
NU 3040X3 ER/C9 32840EU
24056 CA/C9W33 4053156HU
NUP 6/558.8 Q4/C9 929/558.8QU1
NNAL 6/177.8-2 Q4/C9W33XYA 254936QU1
NU 3044X3 ER/C9 32844EU
23160 CAIC9W33 3053760HU
NUP 6/711.2 Q/P69YB E928/711.2QUY
NNAL 6/206.375 Q4/C9W33 254941QU2K
NU 3220 M/P69 E3032220HU
23224 CAK/C3W33 3G3153224H
NFP 6/292.1 M/P69W33 E22958HUK
NNAL 6/69.85 M/C5W33XYA 5G254914HK
NU 2344 M/C9YA4 32644U
23564 CA/C9W33 3003264UY
NUP 6/840/C9 929/840
NU 2324 EM/C9 32624HU
NU2344 M/C9YA4 32644U
23160/C9W33 3003760UY
NUP 19/710/C9W33 10929/710U
NU 2322 EM/C9 32622U
NU 2336 M/C9YA4 32636HU
23156/C9W33 3003756UY
NUP 19/630/C9 10929/630U
NU 2320 M/C9 32620HU
NU2324 EM/C9 32624HU
22248 CA/C9W33 53548HU
NUP 29/530/CNP 20929/530
NU 2314 M 32614H
NU2322 EM/C9 32622U
22240 CA/C3W33 3G53540H
NUP 2992 2092992
NU 2312 E 32612E
NJ 6/203.2 M/C9W33 42941HUK
NU 6/341.3 M 32948H
NU 6/266.6 Q4/C9YB4 CG329/266.6QUY
NU 6/292.1 M/C9W33YA 32958HUK
NFP 6/292.1 M/C9W33.YA 22958HUK1
NU 6/358.775 Q4/C9YB4 CG329/358.775Porquê?
NFP 6/393.7 M/C3W33 3G229/393.7HK
NUP 6/393.7 Q/C9W33YA 92979QUK
NUP 6/393.7 M/C9W33YA 92979HUK
NFP 6/393.7 AQ/HCC9W33 2297SQUY
NF 6/406.362 Q/HCP69W33YA E12981SQUK
N 6/406.362 Q/P69W33 E2981QUK
N 6/406.362M/C9W33YA 22981HUK
NUP 1892 Q/C9 1092892QU
NUP 6/469.9 Q4 929/469.9 Q
NUP 6/508 Q4NUP 929/508Q
6/546.1 Q4/C9 929/546.1QU
NFP 6/558.8 Q4/C9 228/558.8QU
NUP 6/571.5 Q4 929/571.5Q
NFP 6/596.9Q4/C9 228/596.9QU
NUP 6/596.9 Q4/C9 929/596.9QU
NUP 6/666,75 Q4/C9 929/666,75QU
NUP 6/673.1 Q4 929/673.1Q
NUP 6/673.1 Q4/YA 929/673.1QK
NUP 6/711.2 Q4 929/711.2Q
NUP 6/762 Q/C9 929/762QU
NU 3228X2 M/C9 32828U
23138 CA/C3W33 3G3053738H
NUP 464779 Q4/C9YA4 92984QU
NNAL 6/101.6 Q4/C5W33XYA2 5G354920Q
NU 3036X2 M/C4 4G32836H
23148/C3W33 3G3003748Y
NUP464775 Q4/C9YA4 928/508QU
NNAL 6/177.8-1 Q4/C5W33XYA2 5G254735Q
NU 3040X3 M/C4 4G32840H
24056 CA/C3W33 3G4053156H
NUP 464744 Q4/C9 929/558.8QU
NNAL 6/177.8-2 Q4/C5W33XYA2 5G254936Q
NU 3044X3 M/C4 4G32844H
24060 CA/C3W33 3G4053160H
NUP 464776 Q4/C9YA4 928/660.4QU
NNAL 6/206.375 Q4/W33XYA2 254941QU
NU 3044X3 MC4 4G32844H
23160/C3W33 3G3003760Y
NUP 464777 Q4/C9YA4 929/660.4QU
NNAL 6/206.375 Q4/W33XYA2 254941QU
NU 3152 M/C4 C4G3032752H
23172 CA/C9W33 3053772HU
NUP19/800X2 Q4/C9 10929/800QU
NNAL 6/230 Q4/C4YA2 4G154946Q
NU3036X2 M/C9-1 CG32836HU1
24056 CA/C3W33 3G4053156H
NFP 38/600X2 Q4 228/600Q
NNAL 635 Q4/C9W33X 354935Q
23136/W33 3003736Y
352960X2 97860U
NFP 38/600X2 Q4 228/600Q
NNAL 635 Q4/C9W33X 354935Q
23140/W33 3003740Y
352064X2 2097164
NFP 38/630 Q4 30228/630Q
NAL 4034/C9 4104134U
NU 3040X3 M/C9 CG32840HU
24064 CA/W33 4053164H
NFP38/630 Q4 30228/630Q
NAL 6034X2 M/C9W33X 154734HU
23144CA/W33 3003744Y
352072X2/C9 207172U
NFP38/666.75X3 Q4 228/666.75Q
NAL 4036/C9 4104136U
NU 3044X3 M/C91 32844HU
24072CA/W33 4056172H
NFP 38./666.75X3 Q4 228/666.75Q
NNAL 6036X2-2 M/C9W33X CG154836HU
